    Servus zusammen,


    ich bin neu hier und hätte mal eine Frage zu meinem Diopter. Wie man auf dem Bild sieht ist der nicht in der Mitte. Ich bekomm es aber nicht hin auf meinem Feinwerk 800 durch Versetzen der Teile dass der Diopter sich in der Mitte befindet.
    Nun bin ich schon am überlegen ob ich mir ein Gewehr anschaffe wo die Teile alle von einem Hersteller sind. Ich schiesse Auflage.
    Was meint Ihr dazu; ist dies relevant dass ich auch was treffe?
    Ab und zu schiesse ich eine 106er Serie aber meist nur so um die 104.

    Freue mich auf eure Meinungen!


    Gruß


    Wagner

    Hallo Wagner,

    beim FWB sind die Bohrungen nur optisch aus der Richtung.

    Dem Anschein nach bist die "Rechtsschütze und hast die 2te Bohrung vo links genommen. Nimm die rechte Bohrung, dann bist Du mittig zur Seelenachse oder Laufmitte. Kannst Du durch einen Blick von vorne überprüfen oder schau dein Foto an. Da ist es auch zu erkennen.

    Bei weiteren Fragen schick mir eine Nachricht.

    Gruß Max

    Einfach die schwarze Schiene auf der der Diopter geschraubt wird, nach links verschieben! Die 2 bzw.3 Schrauben rausdrehen, versetzen und wieder anschrauben!

    Ich bin der Meinung, dass Angaben in Schussrichtung erfolgen. Dannwird die Schiene nach rechts versetzt und auf die äußere Bohrung geschraubt.

    Er muss ja mit dem Diopter weiter zur Mitte hin, da er „bei Rechts“ ja zu wie es aussieht fast am Ende ist.
    Wagner es hat nichts damit zu tun, ob das Gewehr nur Hersteller eigenen Zubehör hat. Du musst nur wirklich bei FWB darauf achten, das das Zubehör wirklich für FWB ist. Die Hersteller haben für die Visierung alle 11mm Schienen, nur sind die Prismen verschieden geschliffen. Walther passt auf Anschütz und Anschütz passt auf Walther, aber beide passen nicht auf FWB.
    Es könnte sein, dass das Diopter gar nicht für FWB ist, dann zieht sich die Befestigung des Diopters nich korrekt auf die 11mm Schiene.

    Gruß Mike

    ohne Training kein Vorankommen ;)

    Erfolg muss man sich erarbeiten, Neid kommt von allein :)

    KK 500 E Auflage, LG500itec Auflage :)

    Zitat von mivo1965

    .... Die Hersteller haben für die Visierung alle 11mm Schienen, nur sind die Prismen verschieden geschliffen.

    Nein, die sind unterschiedlich.

    FWB hat eine breitere Prismenschiene nämlich 11,6 mm, während Anschütz eine Breite von 11,2 mm hat. Der Prismenwinkel ist mit 60° überall gleich.

    Zitat von Königstiger

    Nein, die sind unterschiedlich.

    FWB hat eine breitere Prismenschiene nämlich 11,6 mm, während Anschütz eine Breite von 11,2 mm hat. Der Prismenwinkel ist mit 60° überall gleich.

    Da hatte ich eine andere Information. Danke für die Klarstellung 👍🏻😊

    Gruß Mike

    ohne Training kein Vorankommen ;)

    Erfolg muss man sich erarbeiten, Neid kommt von allein :)

    KK 500 E Auflage, LG500itec Auflage :)

    Hallo Zusammmen:

    Zuerst mal Danke für die zahlreichen Rückmeldungen!

    Meine Antworten darauf:

    Der Korntunnel ist auch links versetzt - genau wie der Diopter.
    Ich habe auch schon beide Teile immer parallel in die gleichen Bohrungen versetzt - hat aber nichts gebracht.
    Hab das Thema auch schon mit meinen Mannschaftskollegen versucht zu lösen - ohne Änderung.
    Ich hatte vorher einen Hämmerli Diopter und hab mir dann den Tec Diopter gekauft.
    Ich vermute dass - wie Mike schreibt es an der Prismenschiene liegt.

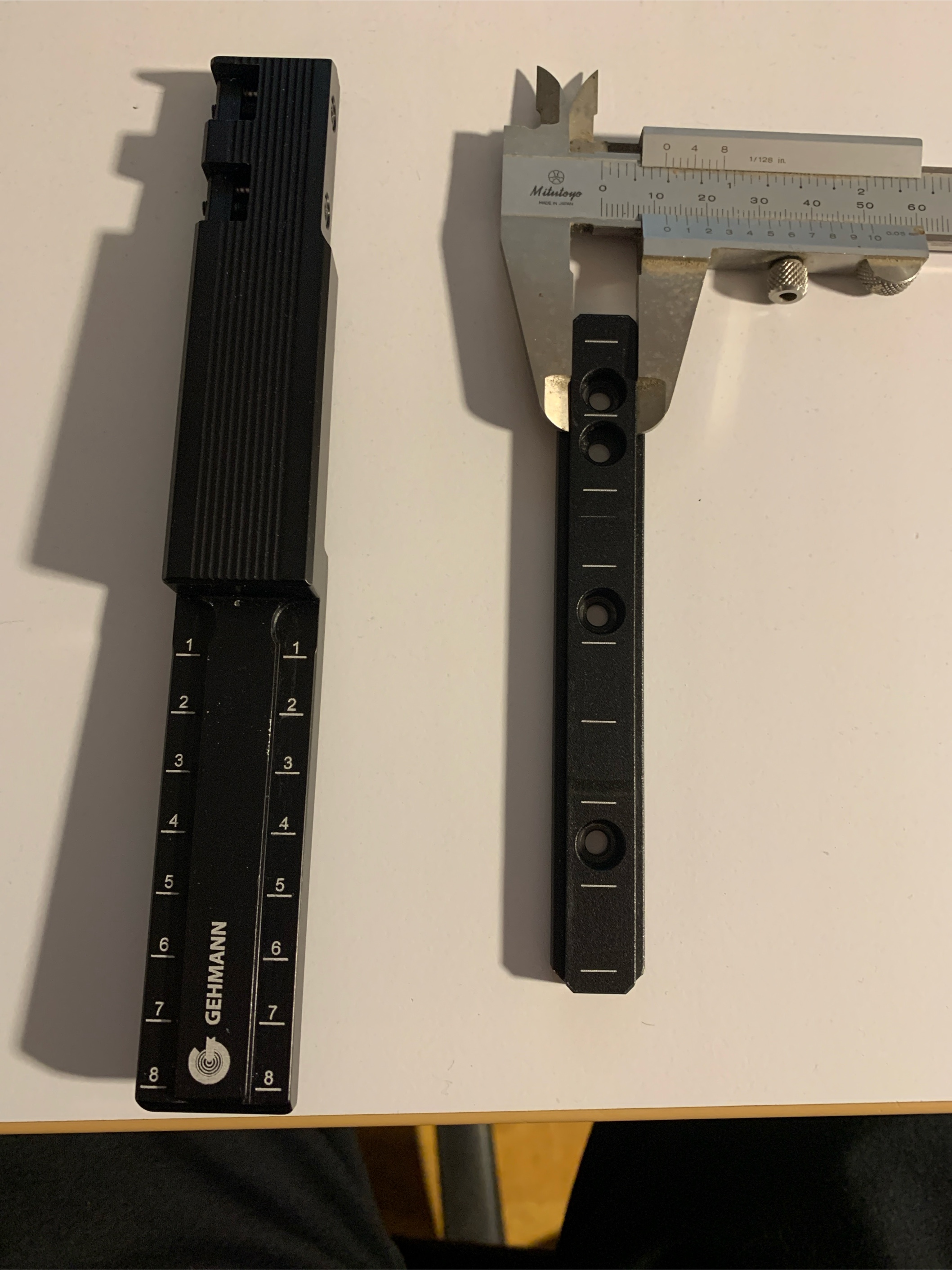

    Meint Ihr damit die Schiene lt. dem Bild? Die ist 12 mm breit.
    Die Rückverlagerung ist von Gehmann wie man sieht.

    Was sagt ihr dazu?


    Jedenfalls sollte der Diopter mittig sein und nicht so wie bei mir - oder?
    Dies wirkt sich auch auf das Ergebnis aus beim Schiessen - vermutlich?!

    Gruß


    Kurt

    Nein, dass Diopter muss nicht mittig sein. Dafür hat man ja die Möglichkeit es zu versetzen. Es muss halt passen. Und das ist aus der Ferne schwierig zu beantworten

    Gruß Mike

    ohne Training kein Vorankommen ;)

    Erfolg muss man sich erarbeiten, Neid kommt von allein :)

    KK 500 E Auflage, LG500itec Auflage :)

    Ich hatte das Diopter auf meinem Monotec die letzten 2 Jahre rechts versetzt und wurde damit deutscher Meister in 2022 und Bronze 2023. ganz so schlecht scheint das nicht zu sein 😉😊😂 bei meinem LG500Itec E habe habe ich es übernommen.
    KK100m schieße ich auch mit versetzten Diopter und wurde 2023 Vize deutscher Meister.

    Gruß Mike

    ohne Training kein Vorankommen ;)

    Erfolg muss man sich erarbeiten, Neid kommt von allein :)

    KK 500 E Auflage, LG500itec Auflage :)

    Einmal editiert, zuletzt von mivo1965 (14. Januar 2024 um 19:23)

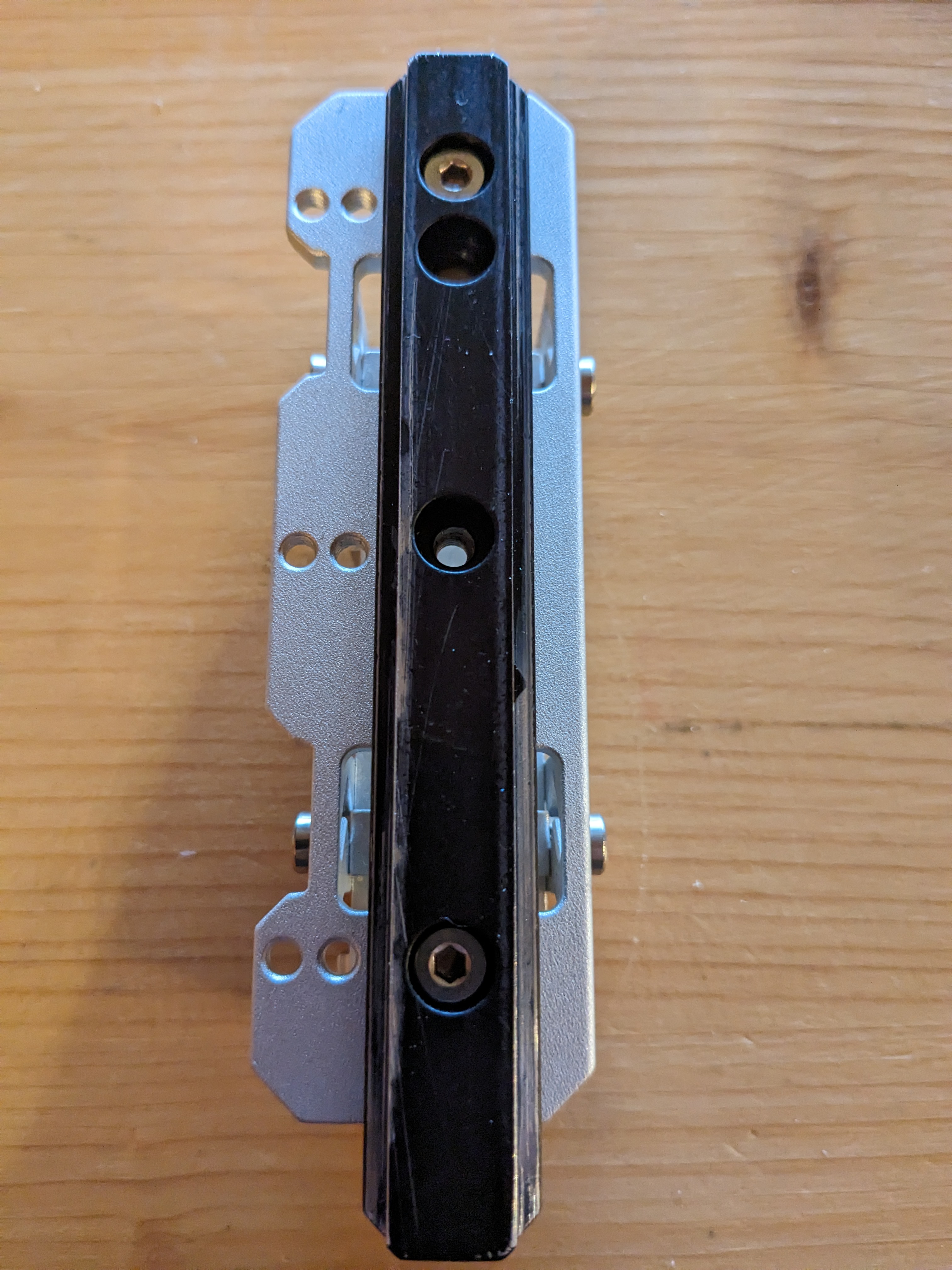

    So wie es Wagner beschrieben hat geht es nicht um einen wackelnden Diopter. Dem Foto nach ist ein Diopter TEC-HRO precise-light montiert. Der past lt. Hersteller auch für die FWB- Schiene, obwohl gerade Probiert, für meinen Walther-Dioptergeht es nicht. Das Diopter ist auf die original FWB Erhöhung montiert. Schaut Euch das Foto von Wagner an. Es ist Richtung Diopter aufgenommen. Mit etwas raumlichen Denken ist zu erkennen, dass die tief sitzende Bohrung mittig zur Seelenachse sitzt. Wenn Wagner allerdings seine Waffe nach links verkantet, müßte der Träger um 180° gedreht werden. Danach die Diopterschiene zurücknehmen und es sollte es mit der momentanen Befestigung schon Passen. Da ist ein wenig probieren gefragt.

    Selbst bei Weltklasseschützen/innen*, die ein FWB schießen ist oft diese Erhöhung zu sehen. Die würden sich ja sonst die Haare raufen, wenn es nicht zu richten ist.

    Eventuell könnte Wagner sich zur Besestigung auf der Schiene einmal äußern.

    Gruß Max

    Hab mich leider mit dem Topschützen nicht weiter ausgetauscht, da er den Wettkampf schiessen musste.

    Hab aber seine Kontaktdaten.

    Bin nun aber auf was gestoßen im Internet, das ich morgen teste und dann berichte:

    Feinwerkbau Vario Visierung 4X4 komplett

    Die neue Visierung lässt sich in 4 Stufen aus der Mitte

    heraus versetzen. Durch eine um 180° gedrehte Montage der

    Visierung, ist dieser Versatz nach rechts oder links möglich.

    In der Höhe kann die Visierung ebenfalls in 4 Stufen

    verstellt werden. Somit ist eine Visierhöhe ab der Laufmitte

    zwischen 33 und 60mm einstellbar.

    Die hab ich - werde sie drehen und werde dann berichten!


    Gruß


    Kurt

    Da Du immer die gleiche Entfernung hast an dem jeweiligen Stand, ist das machbar.

    Du wirst jedes Mal bei der Probe die Dioptereinstellung in der Höhe und seitlich sorgfältig einstellen müssen.

    Wichtig sind die Nullstellung, das atmen und immer den Ablauf wiederholen, bei dem Du schön die Innenzehn triffst.

    Linksschütze
    P8X
    GSP Atlanta
    FWB 800 Wood Basic
    Anschütz 8002
    Anschütz1903

    Hallo Kurt,

    wieso willst du die Feinwerkbau Vario Visierung drehen?

    M.E. ist die bei dir richtig verbaut. Versuch mal erst, ob du mit dem Original FWB Diopter das selbe Problem hast.

    Und den kannst du bestimmt von irgendjemandem leihen.

    Was passiert denn, wenn du die vordere schwarze Schiene für die Aufnahme des Korntunnels um 180 Grad drehst, also vorne und hinten (nicht unten und oben ...:refusing:)

    Ich schiesse kein FWB, aber mittlerweile ist alles denkbar ....

    Holger
