Visierverlagerung nach links

Zitat von Micha1972

Moin zusammen...

Bin jetzt seit einem Jahr wieder aktiv am LG Auflage schießen, nach 30 Jahren. Schieße derzeitig RWK, Verein und Kreis, mit ambitionen weiter zu kommen. Material Walther LG400 Holz Auflage, Diopter- und Korntunnelerhöhung. Zum Anfang reicht mir das Gewehr. Beim Übungsschießen liege ich kontinuierlich zwischen 313 bis 314. Um meinen Kopf gerader zu bekommen (langer Hals, hoher Wangenknochen) habe ich mir eine seitliche Visierlinienverschiebung gegönnt. Nun die Frage: verschieben ich Korn und Diopter um den gleichen Betrag nach links oder Korn weniger?

Grüße aus Verden

Michael

Hallo und Grüße

Ja, immer um das gleiche in der Höhe und auch seitlich.

Wenn man sich mal die Lauflinie zum Ziel und die Visierline zum Ziel aufzeichnet, erkennt am das sofort.

Murmelchen hatte da mal eine ganz tolle Zeichnung

Welche Verlagerung hast? Die Centra Track Visierlinienerhöhung?

Falls ja kannst du dich grob an der Skala Orientieren und dann am besten auf deiner Pistolen Scheibe schießen und die Mitte einstellen.

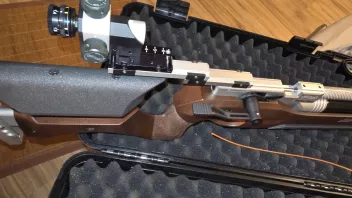

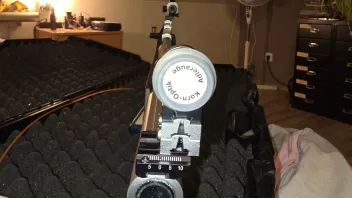

Kannst du mal ein Foto machen.

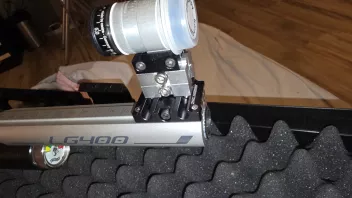

Ist das die mitgelieferte Erhöhung von Walther?

Welche 60mm ?

ich meine, dass die seitliche Auslagerung NICHT gleich erfolgt, zumindest ist das bei der Vario-Visierung von Feinwerkbau so der Fall….

dort sind die seitlichen Rasterungen hinten „weiter“, als vorne

Zitat von Micha1972

60 mm von Kornmitte bis Laufachse.

Nicht falsch verstehen, aber das sieht ganz schön improvisiert aus.

Ich schwöre auf die tec hro Auflage Erhöhung mit Auslagerung

https://tec-hro.de/schiesssport/d…erlagerung.html

Noch eins

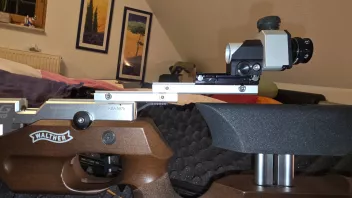

Schau mal wie weit deine Schaftbacke unter die Irisblende geht. Da bleibt doch hinter der Irisblende kaum noch Platz zum Anlegen an die Wange.

Hier fehlt eine Rückverlagerung der Schaftbacke oder Diopter weiter nach vorn

Ach ja. Mitte Korntunnel - Mitte Lauf sind max 80mm erlaubt

Zitat von Micha1972

Das stelle ich mir am Donnerstag beim Training noch fein ein. Das war jetzt erst einmal grob nach der Seitenverlagerung.

Hast du gelesen

Mitte Korntunnel bis Mitte Lauf sind seit 2024 80mm erlaubt

Zitat von poolbaucenter

Ja, immer um das gleiche in der Höhe und auch seitlich.

Wenn man die Visierung vorne und hinten um den gleichen Betrag verschiebt, ergibt sich auf der Scheibe auch eine Trefferverlagerung um genau den gleichen Betrag, nur in die entgegengesetzte Richtung.

Das ist in der Regel nicht das, was man will, wenn man hinten die Visierung auslagert.

Mit bestem Schützengruß

Murmelchen

Bei einer Erhöhung um 80mm sollte das Diopter ca. 8mm höher sein als der Korntunnel.

Zitat von Murmelchen

Wenn man die Visierung vorne und hinten um den gleichen Betrag verschiebt, ergibt sich auf der Scheibe auch eine Trefferverlagerung um genau den gleichen Betrag, nur in die entgegengesetzte Richtung.

Das ist in der Regel nicht das, was man will, wenn man hinten die Visierung auslagert.

Mit bestem Schützengruß

Murmelchen

Sorry, hast Recht. Bei der Tech hro merkt man das nicht so schnell. Da dort einfach verschiedene Abstandszylinder eindreht.

Zitat von Micha1972

Ist das dann linear? sprich z.b. vorne 4 und hinten 8 mm, wäre die seitliche Verschiebung, zu vorher, gegen 0? Oder ist die Verkantung dann zu groß?

Es ist linear, aber es gilt der Strahlensatz.

Denke Dir eine Linie von der Laufmündung, genau in die 10 (den Abfall des Diabolo auf den 10m berücksichtigt.

Dann hast Du die Sichtlinie vom Auge durch das Diopter, durch das Ringkorn und genau auf den Spiegel.

Wenn Du Diopter und Korntunnel seitlich auslagerst, dann messe die Entfernung vom Auge vor dem Diopter zum Ringkorn.

Die Entfernung vom Auge vor dem Diopter zum Spiegel ist etwa 10 m.

Die Auslagerung vom Ringkorn wird also in dem Verhältnisgeringer sein, als die Auslagerung vom Diopter.

Zitat von Micha1972

st das dann linear? sprich z.b. vorne 4 und hinten 8 mm, wäre die seitliche Verschiebung, zu vorher, gegen 0? Oder ist die Verkantung dann zu groß?

Hallo,

meine Aussage bezieht sich nur auf die Parallelverschiebung. Ansonsten ist das nicht linear. Da sind dann ja immer Winkel beteiligt. Du kannst ja auch nur hinten verschieben. Auch dann bekommst Du eine Trefferverlagerung auf der Scheibe. Die kannst Du dann durch eine Verschiebung des Korntunnels auch wieder ausgleichen. Dafür sind dann aber viel kleinere Verschiebungen nötig, da der Korntunnel ja quasi der Drehpunkt der Visierlinie ist.

Am besten kann man sich das meiner Meinung nach veranschaulichen, indem man sich vorstellt, wohin der Lauf sich verschiebt, wenn man die Visierlinie ändert. Denn die Visierlinie bleibt ja immer im Ziel. Es ist in Wirklichkeit der Lauf, der nach einer Änderung woanders hin zeigt. Und das führt dann auch zu einer Trefferverlagerung auf der Scheibe. Das gilt so natürlich auch für eine Verstellung des Diopters.

Mit bestem Schützengruß

Murmelchen
