Hallo Christian,
ich habe hier nur einen Messschieber.
30 mm breit
29,2 mm hoch
Gruß
Andreas
Scatt Halterung für LG Auflage mit langer Kartusche
-
- Allgemein
-
SVK -
21. Januar 2021 um 21:38
-
-
Hallo Christian,

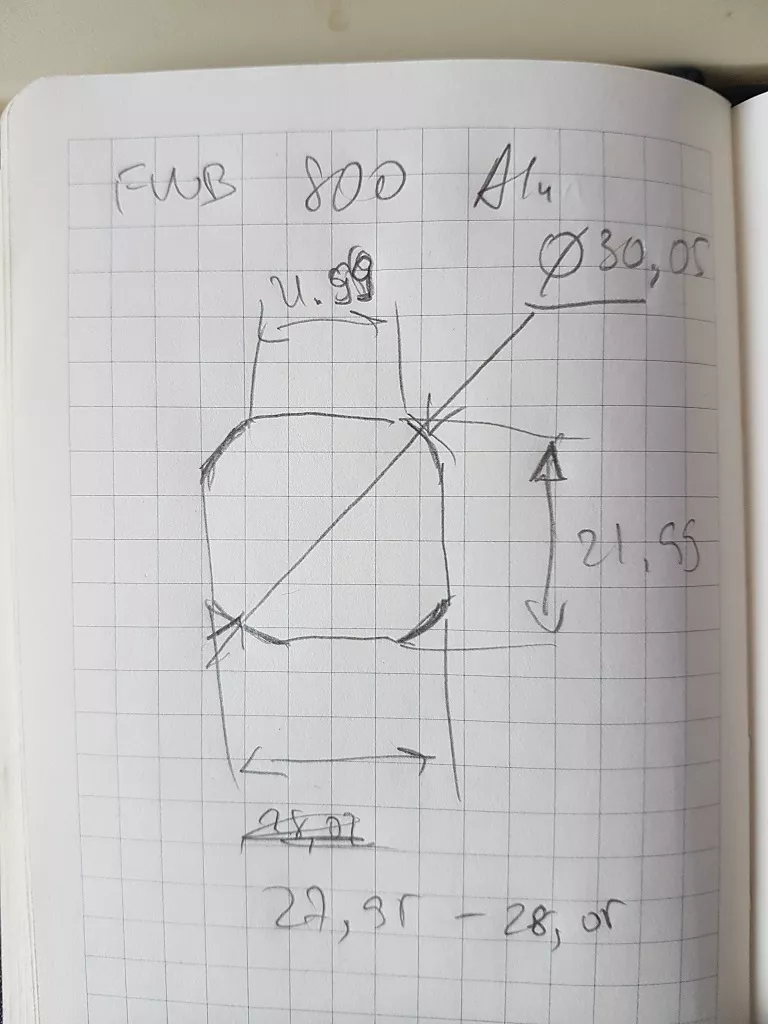

hier sind die Maße von der FWB 800 Alu Tube.

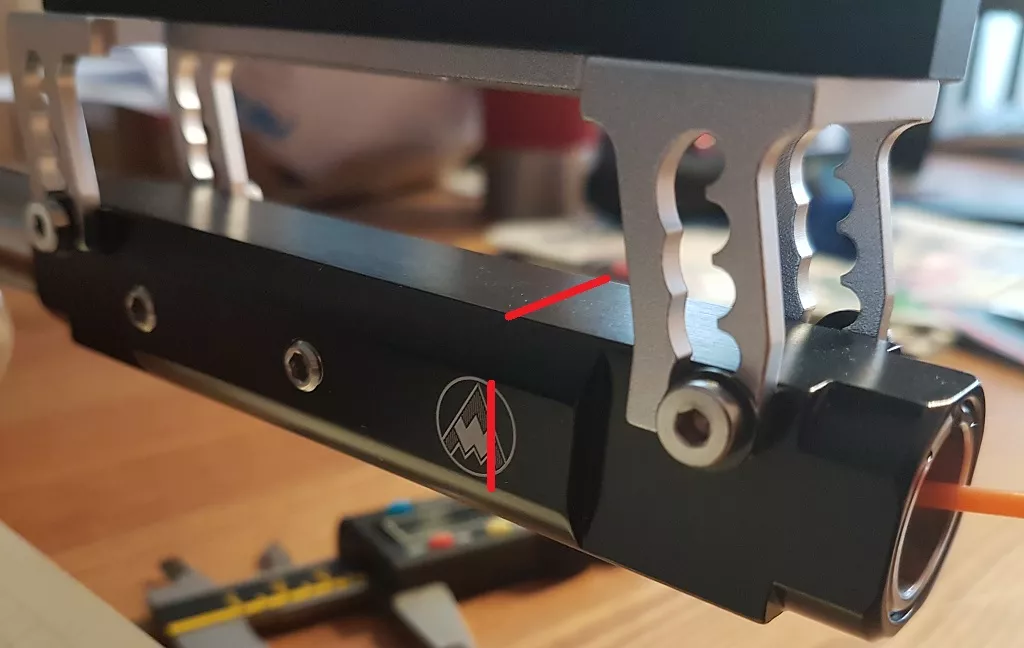

Gemessen wurde an dieser Stelle:
Die Maße:
Gruß,
Vassili
-
Hallo Vassili,
Feinwerkbau macht es Schwierig eine Halterung zu entwickeln
Aber wo ein Wille ist ist ein Weg.

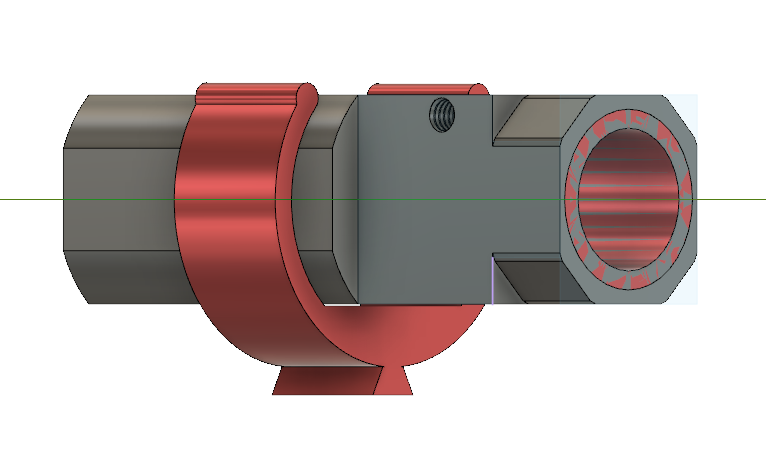

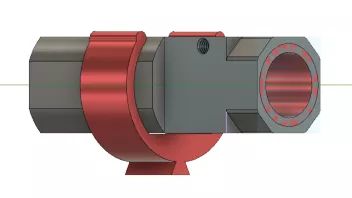

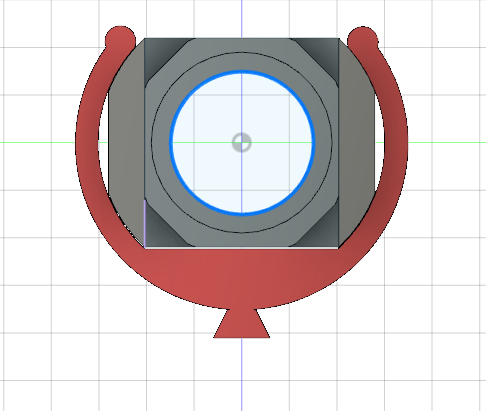

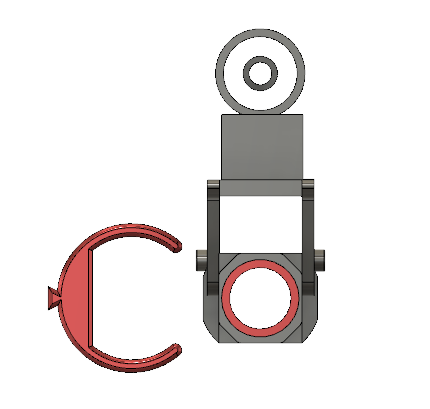

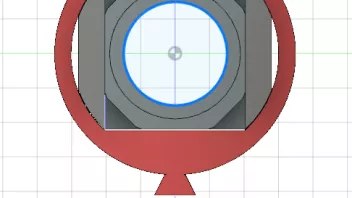

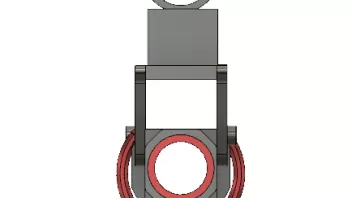

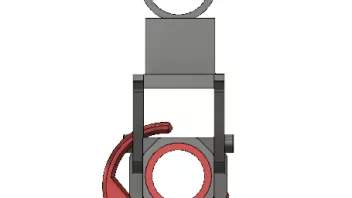

Das Rote ist die Scatt Halterung
Gruß Christian
-
Hallo Christian,
sieht passend aus. Ist eine Bohrung mit Gewinde für eine Schraube vorgesehen?
Gruß,
Vassili
-
Hallo Sassili,

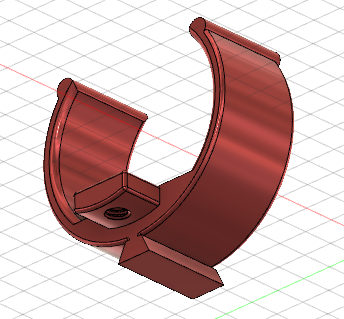

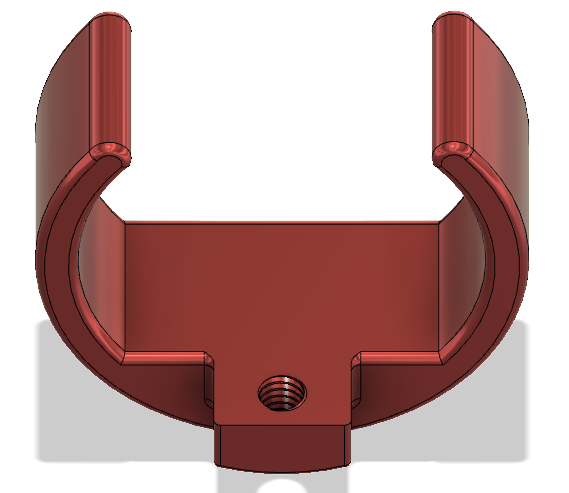

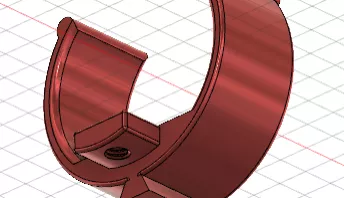

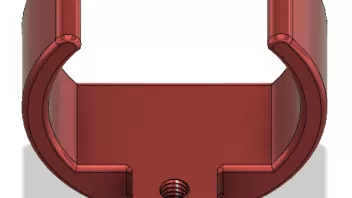

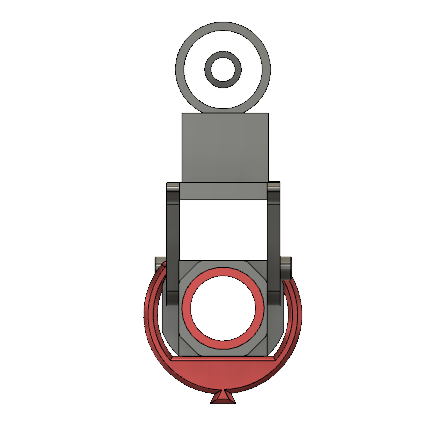

Das ist jetzt die Finale Darstellung Verstellschraube von Unten
-
Hallo Christian,
vielen Dank für die Halterungen! Die für LG400 passt prima, die Variante für FWB 800 Alu muss man aus der Prodiktion ziehen - die sitzt nicht fest genug, und die Schraube wirk kontraproduktiv - durch festziehen wird die Anlagefläche der Halterung von der Tube weggedrückt, die Halterung/der SCATT-Sensor können sich verstellen. Das war ein Versuch wert, hat leider nicht geklappt.
Gruß,
Vassili
-
Ich glaube, man muss die Schraube an die Seite anbringen und die seitlichen "Klammern" genau wie untere Platte machen, dicht an der Tube. Man kann die Halterung oben "zumachen", zur Montage muss man dann den Kornhalter abmontieren. Also, mit FWB ist es nicht so einfach...
-
Die Bodenplatte an sich ist kein Problem. Wenn man die Schraube festzieht, wird die ganze Halterung nach unten gedrückt, da die Seitenklammern nicht genug Halt leisten.
-
Hallo Vassili,

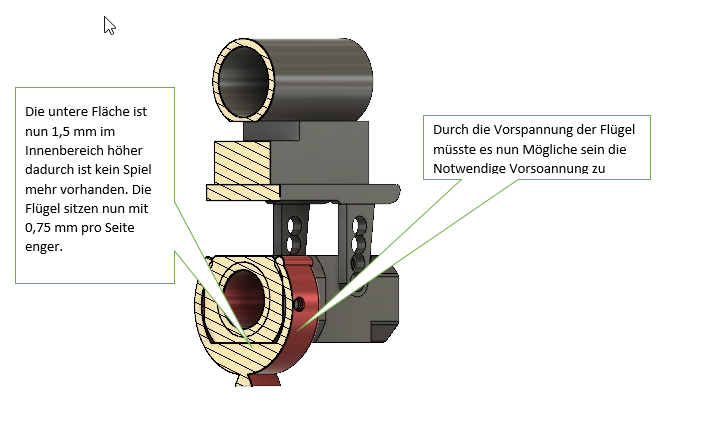

Ich habe die Tube vom FWB 800 komplett maßstabsgetreu nachgebaut Ich werde did Bodenplatte um 1,5 mm erhöhen dadurch müßte die seitliche Spannung der Flügel groß genug sein, um eine richtige verbindung mit der Tube einzugehen.

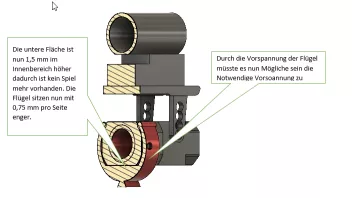

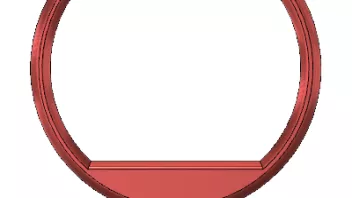

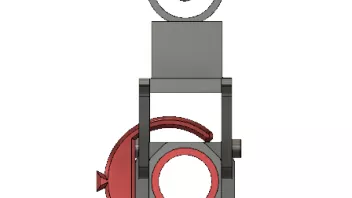

Übersicht Altes Modell

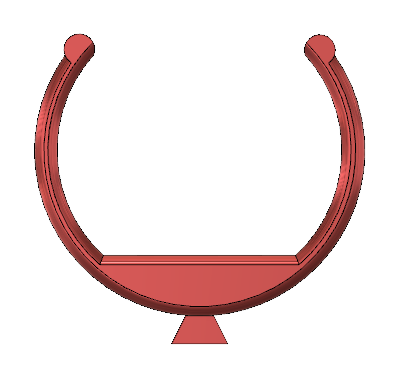

Neues Modell
-
Die Flügel haben jetzt eine Stärke von 3,2 mm
-
Die Flügel haben jetzt eine Stärke von 3,2 mm
Hallo Christian,
das ist eine gute Idee. Im Vergleich zur LG400 Halterung sehen die FWB Flügel etwas dünn aus.
Was die Kraft angeht, kann ich als ehemaliger Armwrestler und viele Jahre im Gym aktiver Sportler leider nicht beurteilen. Mir ist alles viel zu leicht
Gruß,
Vassili
-
Ich werde Morgen eine Halter anfertigen und dir den Prototy als "Tester für Sportschützen"
zusenden.Werden das teil schon ertüchtigen !!!
-

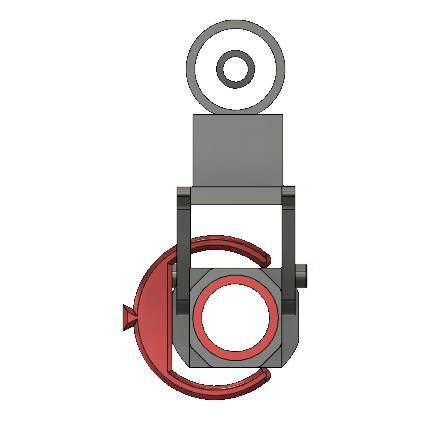

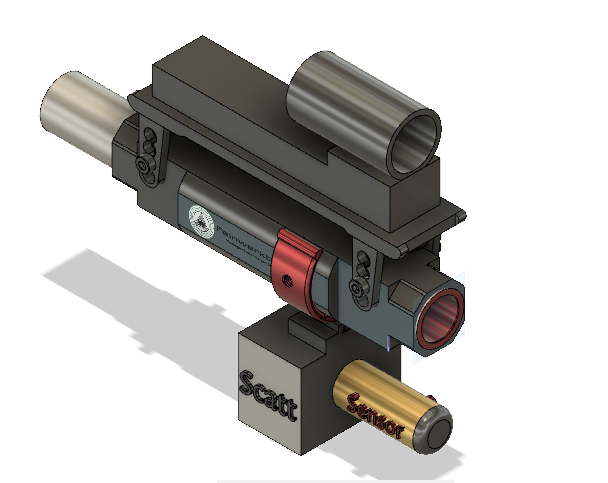

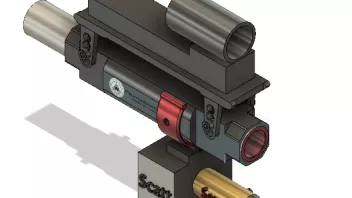

So soll die Halterung eingesetzt werden
-
Was für eine Software ist das eigentlich die du da nutz, ist das Fusion360?
